Fire Alarm System & Komponennya — Panduan Lengkap Proteksi Kebakaran Gedung

Fire Alarm System adalah rangkaian perangkat elektronik terintegrasi yang dirancang untuk mendeteksi tanda-tanda awal kebakaran — asap, panas, api, atau gas berbahaya — kemudian memberikan peringatan dini kepada penghuni gedung dan petugas proteksi kebakaran agar tindakan evakuasi serta pemadaman dapat dilakukan sebelum api membesar. Di Indonesia, sistem ini menjadi tulang punggung proteksi kebakaran aktif yang wajib dimiliki oleh hampir seluruh jenis bangunan gedung, mulai dari perkantoran, apartemen, mall, hotel, rumah sakit, pabrik, gudang, hingga fasilitas kritis seperti data center dan pembangkit listrik.

Peran fire alarm bukan sekadar membunyikan sirine ketika terjadi kebakaran, melainkan bertindak sebagai sistem intelijen dini yang memberikan informasi lokasi kebakaran dengan tepat, mengaktifkan sistem pendukung seperti pengaturan ventilasi (HVAC), pintu darurat, lift kebakaran, alat pemadam otomatis (sprinkler, FM200, CO₂), serta mengirim notifikasi ke Building Management System (BMS) dan bahkan ke pemadam kebakaran kota. Dengan demikian, waktu respons kritis — yang di dunia proteksi kebakaran diukur dalam hitungan detik hingga menit awal — dapat dimaksimalkan.

PT. Global Mitra Proteksindo melalui portal fm200.co.id adalah distributor sekaligus kontraktor sistem proteksi kebakaran terpadu di Indonesia. Kami menyediakan rangkaian solusi lengkap: mulai dari Fire Alarm Control Panel (MCFA) merek ternama, detektor asap dan panas, manual call point, alarm bell dan horn strobe, hingga sistem suppression gas FM200 (HFC-227ea), hydrant, sprinkler, dan APAR. Tim engineer kami bersertifikat dan berpengalaman menangani ratusan proyek di berbagai skala dan tingkat kompleksitas.

Artikel panduan ini disusun sebagai referensi menyeluruh bagi pemilik gedung, konsultan MEP, manajer fasilitas, engineer, hingga masyarakat umum yang ingin memahami fire alarm system secara komprehensif — mulai dari filosofi, regulasi, komponen, jenis, prosedur desain dan instalasi, testing, maintenance, hingga integrasinya dengan sistem suppression modern. Kami berharap dokumen ini dapat menjadi rujukan yang bermanfaat sekaligus membantu Anda memilih solusi proteksi kebakaran yang paling sesuai dengan kebutuhan gedung.

Kebakaran adalah risiko yang tidak dapat diprediksi kapan dan di mana akan terjadi. Data Dinas Pemadam Kebakaran DKI Jakarta menunjukkan bahwa mayoritas kejadian kebakaran gedung disebabkan oleh korsleting listrik (sekitar 60–70%), diikuti oleh kebocoran gas, kelalaian manusia, dan puntung rokok. Ironisnya, sebagian besar korban jiwa bukan diakibatkan oleh api secara langsung, melainkan oleh asap dan gas beracun yang memenuhi ruangan sebelum penghuni sempat menyadari adanya bahaya. Di sinilah pentingnya fire alarm system: mendeteksi asap jauh sebelum panas atau api terlihat, dan memberikan peringatan hitungan detik yang menyelamatkan nyawa.

Selain menyelamatkan jiwa, fire alarm juga melindungi aset bisnis. Kerugian material akibat kebakaran gedung komersial rata-rata mencapai miliaran rupiah per kejadian, belum termasuk kerugian tidak langsung berupa business interruption, kehilangan data, kerusakan reputasi, dan meningkatnya premi asuransi pasca klaim. Investasi pada fire alarm system yang benar dan terawat adalah salah satu bentuk manajemen risiko paling fundamental yang bisa dilakukan oleh setiap organisasi.

Sebelum berbicara teknis, penting memahami bahwa fire alarm system bukan sekadar aksesori bangunan, melainkan kewajiban hukum. Di Indonesia, beberapa regulasi mengikat pemilik dan pengelola gedung untuk menyediakan sistem proteksi kebakaran, termasuk fire alarm. Regulasi utama yang perlu dipahami antara lain:

2.1 Undang-Undang dan Peraturan Menteri

UU No. 28 Tahun 2002 tentang Bangunan Gedung menegaskan bahwa setiap bangunan wajib memenuhi persyaratan keselamatan, termasuk proteksi terhadap bahaya kebakaran. Turunannya, PP No. 36 Tahun 2005, memerinci persyaratan teknis bangunan gedung. Untuk teknis proteksi kebakaran, rujukan utama adalah Peraturan Menteri Pekerjaan Umum No. 26/PRT/M/2008 tentang Persyaratan Teknis Sistem Proteksi Kebakaran pada Bangunan Gedung dan Lingkungan, yang mencakup sistem proteksi pasif (kompartemenisasi, fire door, fire damper) dan aktif (fire alarm, sprinkler, hydrant, APAR, suppression system).

2.2 SNI (Standar Nasional Indonesia)

Standar teknis fire alarm mengacu pada SNI 03-3985-2000 tentang Tata Cara Perencanaan, Pemasangan dan Pengujian Sistem Deteksi dan Alarm Kebakaran untuk Pencegahan Bahaya Kebakaran pada Bangunan Gedung. SNI ini mengatur jarak antar detektor, tinggi pemasangan, zoning, klasifikasi bangunan berdasarkan tingkat risiko, hingga prosedur pengujian. Standar terkait lainnya:

• SNI 03-1745-2000 — Tata cara perencanaan hydrant dan slang kebakaran.
• SNI 03-3989-2000 — Tata cara perencanaan sistem sprinkler otomatik.
• SNI 03-6570-2001 — Instalasi pompa yang dipasang tetap untuk proteksi kebakaran.
• SNI 03-1746-2000 — Tata cara perencanaan dan pemasangan sarana jalan keluar.

2.3 Standar Internasional: NFPA

Industri fire protection secara global merujuk pada NFPA (National Fire Protection Association) 72 — National Fire Alarm and Signaling Code yang menjadi acuan desain, instalasi, testing, dan maintenance fire alarm di lebih dari 100 negara. Selain NFPA 72, standar penting lain yang sering dipakai konsultan MEP di Indonesia adalah NFPA 13 (sprinkler), NFPA 14 (standpipe & hose), NFPA 20 (fire pump), NFPA 2001 (clean agent suppression seperti FM200), dan NFPA 25 (inspection, testing, maintenance).

2.4 Peraturan Daerah dan Sertifikat Layak Fungsi (SLF)

Sebagian besar kota besar di Indonesia — termasuk DKI Jakarta, Surabaya, Bandung, Medan, Makassar — memiliki Perda tentang proteksi kebakaran yang mensyaratkan Rekomendasi Dinas Pemadam Kebakaran sebagai salah satu prasyarat penerbitan IMB (kini PBG) dan Sertifikat Laik Fungsi (SLF). Tanpa fire alarm yang terpasang dan berfungsi sesuai standar, gedung tidak akan mendapatkan SLF, sehingga operasional secara hukum dianggap tidak layak.

2.5 Klasifikasi Bangunan Berdasarkan Risiko

Kebutuhan fire alarm ditentukan oleh klasifikasi bangunan berdasarkan tingkat bahaya (occupancy hazard):

• Light hazard: perkantoran, sekolah, apartemen — detektor asap standar, jangkauan lebih luas per detektor.
• Ordinary hazard group 1 & 2: mall, hotel, restoran, parkir — kepadatan detektor lebih tinggi, integrasi dengan sprinkler.
• Extra hazard: pabrik, gudang cat, industri kimia, hangar pesawat — flame detector, linear heat detector, dan suppression khusus.
• High-value hazard: data center, ruang server, kontrol pembangkit — VESDA (very early smoke detection) + FM200.

Pemilihan komponen dan konfigurasi fire alarm harus disesuaikan dengan klasifikasi ini. Salah kelas berarti sistem menjadi under-designed (tidak efektif) atau over-designed (mahal tanpa manfaat proporsional).

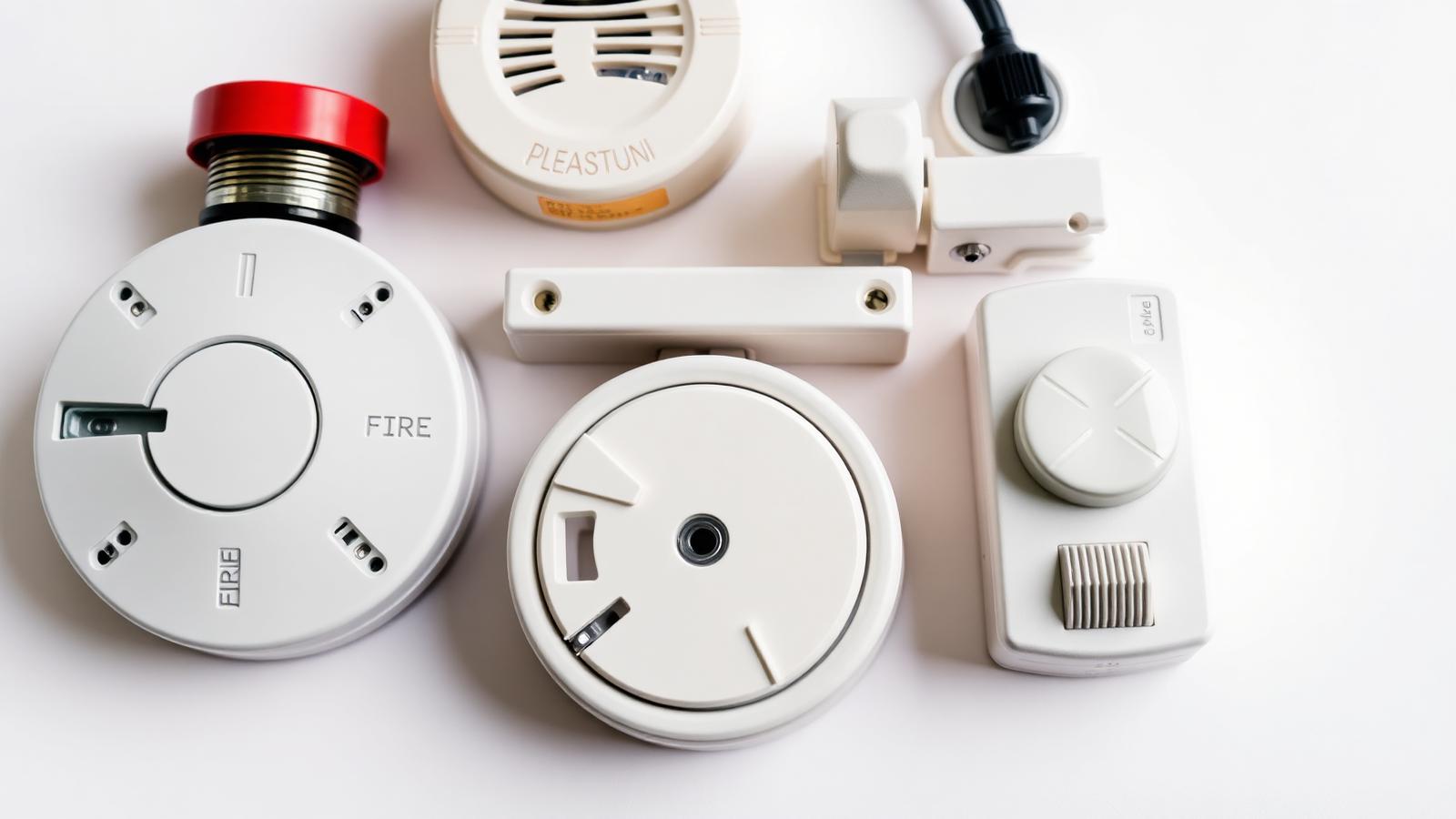

Sebuah fire alarm system terdiri dari sejumlah perangkat yang bekerja terkoordinasi. Secara garis besar komponen dibagi menjadi tiga kelompok fungsional: perangkat kontrol (control equipment), perangkat masukan (initiating devices) yang mendeteksi kebakaran, dan perangkat keluaran (notification appliances) yang memberi peringatan. Berikut adalah komponen utama beserta fungsinya masing-masing.

3.1 Fire Alarm Control Panel (MCFA / FACP)

Master Control Fire Alarm (MCFA) atau Fire Alarm Control Panel (FACP) adalah otak sistem. Panel ini menerima sinyal dari semua initiating devices, mengevaluasi status normal / alarm / trouble / supervisory, kemudian mengaktifkan output ke bell, strobe, HVAC shutdown, lift homing, hingga pemanggil pemadam otomatis. MCFA modern umumnya dilengkapi:

• LCD display untuk menampilkan status setiap zona / alamat perangkat.
• Battery backup 24V DC yang menjamin operasi 24 jam standby + 30 menit alarm meski listrik utama padam.
• Modul komunikasi (RS485, TCP/IP, RS232) untuk integrasi ke BMS, DDC, atau graphic annunciator.
• Relay output programmable untuk mengendalikan sprinkler pre-action, FM200 release, damper, dan lift.
• Konektor printer untuk log kejadian, atau storage internal event log ribuan entri.

Merek MCFA populer di Indonesia antara lain Notifier, Simplex, Edwards (EST), Hochiki, Nittan, Fike, Siemens Cerberus, Bosch, Honeywell, Horing Lih, dan Nohmi. Pemilihan merek bergantung pada budget, ketersediaan spare part lokal, dan compatibility dengan brand suppression yang digunakan.

3.2 Smoke Detector (Detektor Asap)

Smoke detector mendeteksi partikel asap sebelum api besar terjadi. Ada dua teknologi utama:

• Photoelectric (optical): menggunakan sensor cahaya. Ketika asap masuk ke chamber, cahaya LED dihamburkan ke sensor sehingga alarm terpicu. Sangat baik untuk smoldering fire (api berasap tebal seperti pada kabel, kasur, furnitur).
• Ionization: menggunakan bahan radioaktif Am-241 dosis kecil untuk mengionisasi udara. Partikel asap mengganggu arus ion sehingga alarm aktif. Lebih responsif terhadap flaming fire (api terbuka dengan asap tipis). Karena isu regulasi limbah radioaktif, teknologi ini semakin ditinggalkan.
• Dual sensor & VESDA: kombinasi optik + thermal atau aspirating smoke detection dengan sensitivitas ekstra tinggi untuk data center dan area kritis.

Menurut SNI 03-3985-2000, smoke detector memiliki jangkauan efektif hingga 92 m² per detektorpada plafon rata dengan tinggi ≤ 3 m; jarak antar detektor maksimum 12 m dan jarak ke dinding maksimum 6 m. Angka ini menurun jika plafon lebih tinggi atau bergelombang.

3.3 Heat Detector (Detektor Panas)

Heat detector aktif ketika suhu ruangan melampaui ambang batas (biasanya 57°C, 68°C, atau 88°C untuk fixed temperature) atau ketika laju kenaikan suhu terlalu cepat (rate of rise, biasanya > 8°C/menit). Karena hanya aktif setelah panas signifikan, heat detector lebih lambat dari smoke detector namun bebas false alarm dari asap dapur, uap, atau debu — sehingga cocok untuk dapur, ruang genset, area parkir, gudang berdebu, dan boiler room. Jangkauan heat detector menurut SNI adalah 46 m² per unit pada plafon ≤ 4 m, dengan jarak antar detektor maksimum 9 m.

3.4 Flame Detector

Flame detector mendeteksi radiasi elektromagnetik yang dipancarkan api. Ada tipe UV (185–260 nm), IR (4.3 µm hidrokarbon), dan Multi-spectrum UV/IR/IR3 yang lebih akurat. Detektor ini bereaksi dalam hitungan milidetik dan cocok untuk area seperti hangar pesawat, kilang minyak, tambang, warehouse cat, dan turbin.

3.5 Manual Call Point (MCP / Break Glass)

MCP adalah tombol darurat yang memungkinkan penghuni memicu alarm secara manual ketika melihat api langsung. Standar pemasangan MCP: ketinggian 1,2–1,5 m dari lantai, dipasang di jalur evakuasi, di dekat pintu keluar, dengan jarak antar MCP maksimum 30 m (SNI) atau 60 m (NFPA 72). Jenisnya bervariasi: single action (langsung tekan), double action (angkat cover lalu tekan), dan break glass tradisional.

3.6 Alarm Bell, Horn, dan Strobe

Notification appliances memberi peringatan audio dan visual. Alarm bell konvensional menghasilkan suara ± 90 dB pada jarak 1 m. Horn elektronik menawarkan variasi tone (bell, slow whoop, temporal-3) yang lebih mudah dibedakan dari sinyal lain. Strobe light memberi notifikasi visual untuk penghuni tuna rungu maupun area bising. NFPA mensyaratkan strobe minimal 15 candela untuk kamar hotel, 75–110 cd untuk koridor besar.

3.7 Indicator Lamp (Remote LED)

Indicator lamp adalah lampu remote yang dipasang di luar ruangan (biasanya di atas pintu) untuk memperlihatkan detektor mana yang aktif di dalam ruangan tanpa perlu masuk ke ruangan tersebut. Sangat membantu tim tanggap darurat dalam mempercepat lokalisasi titik api, khususnya di gedung dengan banyak ruang kecil seperti hotel atau rumah sakit.

3.8 Battery Backup, Power Supply, dan Charger

MCFA membutuhkan power supply 220V AC + battery backup 24V DC (biasanya sepasang 12V 7Ah, 12Ah, 18Ah, atau 65Ah tergantung total beban). Standar mengharuskan sistem tetap operasional minimum 24 jam standby + 30 menit alarm saat listrik PLN padam. Charger otomatis harus mampu mengisi ulang battery hingga 70% dalam 24 jam.

3.9 Junction Box, Kabel, dan Konduit

Instalasi menggunakan kabel FRC (Fire Resistant Cable) 2×1,5 mm² atau 2×2,5 mm²untuk sirkuit yang harus tetap berfungsi selama kebakaran (bell, strobe, control ke suppression). Kabel signal detektor umumnya NYA/NYY 2×1,5 mm² dalam konduit EMT/PVC. Semua sambungan dilakukan di junction box yang diberi label sesuai zona / loop, dan tidak boleh disambung langsung di plafon tanpa junction box.

3.10 Modul Addressable (Monitor & Control Module)

Pada sistem addressable, monitor module membaca kontak dari perangkat non-addressable (flow switch, tamper switch sprinkler, pressure switch hydrant), sementara control modulemengaktifkan output seperti relay, valve, atau strobe. Setiap modul memiliki alamat unik pada loop.

Ingin melihat spesifikasi produk masing-masing komponen? Kunjungi bagian Katalog Produk untuk internal link ke halaman artikel produk kami.

Fire alarm system diklasifikasikan menjadi tiga kategori berdasarkan cara MCFA berkomunikasi dengan initiating devices. Setiap jenis memiliki karakteristik teknis, biaya, dan keunggulan yang berbeda.

4.1 Conventional Fire Alarm System

Pada sistem conventional, gedung dibagi menjadi beberapa zona (biasanya per lantai atau per area). Setiap zona memiliki satu sirkuit (Class B atau Class A) yang menyambungkan seluruh detektor, MCP, dan modul di zona tersebut secara paralel. Saat salah satu perangkat aktif, MCFA hanya bisa menampilkan “Zone 3 in Alarm” — tidak menyebutkan detektor mana persisnya. Petugas harus mengecek satu per satu detektor di zona tersebut untuk menemukan titik api.

Sistem ini cocok untuk gedung kecil hingga menengah (rumah, ruko, klinik, kantor 1–3 lantai) karena biaya panel dan detektornya lebih murah. Kekurangannya: konsumsi kabel lebih banyak (setiap zona = 1 sirkuit dari panel), waktu identifikasi lokasi kebakaran lebih lambat, dan fleksibilitas terbatas.

4.2 Semi-Addressable

Sistem semi-addressable menggabungkan zone conventional dengan modul addressable. MCFA bertipe addressable, tetapi setiap loop bercabang menjadi beberapa zona conventional melalui module. Solusi ini umumnya dipilih saat renovasi gedung lama — panel diganti ke addressable, namun detektor lama tetap dipertahankan agar hemat biaya. Kualitas informasi berada di antara conventional dan full addressable.

4.3 Addressable / Analog Addressable

Pada sistem addressable, setiap perangkat (detektor, MCP, module) memiliki alamat unik (address) pada loop dua kabel (Style 4 / 6 / 7 sesuai NFPA). MCFA berkomunikasi dua arah dengan setiap perangkat, mengirim polling dan menerima data status setiap beberapa detik. Ketika alarm terpicu, panel menampilkan informasi presisi seperti “L1-D023 Smoke Detector, Ruang Server Lt.5, ALARM”.

Keunggulan sistem addressable:

• Lokasi presisi — mempercepat respons dan mengurangi false alarm karena panel dapat memverifikasi dengan sensitivitas adaptif.
• Hemat kabel — satu loop 2 kabel dapat menampung 99–318 perangkat (tergantung brand).
• Drift compensation — panel otomatis menyesuaikan sensitivitas detektor yang mulai kotor.
• Programmable I/O — output dapat diatur per skenario per zona.
• Integrasi lebih mudah ke BMS, graphical annunciator, network multi-panel.

Sistem addressable adalah pilihan wajib untuk high-rise building, hotel bintang, mall, hospital, dan data center. Meskipun biaya perangkat lebih mahal per titik, penghematan pada kabel, waktu commissioning, dan efisiensi operasional membuat TCO (total cost of ownership) sering justru lebih rendah dalam jangka panjang.

4.4 Wireless Fire Alarm

Untuk bangunan cagar budaya, ruko renovasi, atau area yang tidak memungkinkan penarikan kabel baru, tersedia sistem wireless berbasis frekuensi radio terenkripsi. Setiap detektor memiliki battery internal bertahun-tahun dan berkomunikasi ke gateway yang terhubung ke MCFA. Standar EN 54-25 mengatur reliabilitas sistem wireless ini.

Secara sederhana, fire alarm bekerja melalui tiga fase: deteksi → pengambilan keputusan → notifikasi & aksi. Berikut alurnya secara lebih rinci.

1. Fase deteksi. Detektor asap, panas, atau flame terus memantau kondisi lingkungan. Sensor optik smoke detector, misalnya, memancarkan LED inframerah ke chamber; sensor menerima cahaya hamburan (scattering) pada level baseline < 5% obs/ft. Ketika asap masuk, obscuration meningkat melampaui threshold (biasanya 2,5–3,5 %/ft) dan detektor mengirim sinyal alarm ke panel.
2. Fase komunikasi. Pada sistem addressable, panel menerima paket data digital dengan alamat perangkat, jenis event, dan level sensor. Panel dapat menerapkan logika verifikasi (misalnya menunggu 30 detik konfirmasi ulang untuk mencegah false alarm dari asap sesaat), atau langsung memicu alarm bila algoritma coincident detection mendeteksi dua sensor di area sama.
3. Fase notifikasi. Panel mengaktifkan output notifikasi: bell + strobe menyala di seluruh zona (general alarm) atau selektif per lantai (phased evacuation) sesuai skenario yang diprogram. Voice evacuation system dapat memutar pesan otomatis berbeda per lantai.
4. Fase aksi otomatis. Melalui relay dan modul kontrol, panel menjalankan sequence: mematikan HVAC agar asap tidak menyebar, menutup fire damper, membuka pintu darurat (dilepas dari access control), memerintahkan lift kembali ke lantai dasar dan dikunci (lift homing / recall), mengaktifkan pressurization fan tangga darurat, mengirim sinyal ke sistem suppression (FM200, sprinkler pre-action, CO₂), serta memanggil pemadam kebakaran melalui auto dialler atau IP monitoring station.
5. Fase reset. Setelah kebakaran dipadamkan dan area diverifikasi aman, teknisi bersertifikat melakukan reset panel, mengganti detektor yang rusak, mengisi ulang tabung suppression, mengganti break glass MCP, dan mendokumentasikan seluruh event log untuk laporan insiden.

Fase-fase ini terjadi dalam hitungan detik. Data NFPA menunjukkan bahwa setiap 30 detik pertama api bisa berlipat dua ukurannya pada material berisiko sedang. Karena itu keandalan setiap fase — mulai dari sensor yang tidak terlambat sampai output yang tidak macet — sangat kritis.

Desain fire alarm bukan sekadar menentukan berapa detektor per lantai. Ini adalah proses engineering yang mempertimbangkan arsitektur, layout ruang, sistem MEP lain, kelas kebakaran, jalur evakuasi, hingga faktor human behavior. Tahapan desain yang benar meliputi:

6.1 Site Survey & Data Gathering

Engineer melakukan survey lokasi, mengumpulkan gambar arsitektur (denah lantai, potongan, RCP), diagram single-line elektrikal, layout HVAC, lokasi sprinkler dan hydrant existing, serta menanyakan fungsi setiap ruangan. Occupancy load (jumlah penghuni maksimum) mempengaruhi kapasitas notifikasi.

6.2 Menentukan Klasifikasi Bahaya & Standar Referensi

Berdasarkan fungsi bangunan (lihat Bab 2), engineer menetapkan klasifikasi hazard dan standar rujukan (SNI + NFPA). Ini menentukan tipe detektor, densitas, dan skenario notifikasi. Untuk data center misalnya, VESDA Class A dengan detektor asap tambahan di under-floor menjadi standar.

6.3 Layout Detector & Zoning

Setiap ruangan diberi detektor sesuai spacing (SNI: 92 m² smoke, 46 m² heat). Ruangan yang lebih tinggi dari 4 m membutuhkan penambahan detektor 25–30% karena stratifikasi asap. Koridor, lift shaft, tangga darurat wajib diberi detektor asap. Zoning dibuat per lantai atau per departemen; setiap zona umumnya membatasi luas ≤ 2.000 m² dan panjang lorong ≤ 60 m.

6.4 Perhitungan Loop Loading (untuk Addressable)

Setiap loop dibatasi jumlah perangkat (misal 159, 198, atau 318 tergantung brand). Perhitungan mencakup arus quiescent seluruh device + arus alarm strobe/bell + voltage drop. Kabel loop dua kabel biasanya twisted non-shielded 1,5 mm²; untuk jarak jauh atau lingkungan bising elektromagnetik dipakai shielded.

6.5 Perhitungan Battery Backup

Kapasitas battery (Ah) = (Σ arus standby × 24 jam) + (Σ arus alarm × 0,5 jam) × 1,25 (derating faktor). Perhitungan yang benar mencegah battery drop di tengah alarm.

6.6 Skenario Cause & Effect Matrix

Dokumen Cause & Effect Matrix (C&E) memetakan setiap input (detektor / MCP / flow switch) ke output (bell, strobe, HVAC, damper, lift, suppression). C&E menjadi panduan programming panel serta acuan testing. Contoh: alarm smoke detector di ruang server → aktivasi voice message “Emergency in Data Room”, matikan AC precision, isolasi UPS, kirim signal pre-discharge FM200 dengan delay 30 detik, buka pintu evakuasi.

6.7 Dokumen Desain

Deliverable desain mencakup: schematic diagram, riser diagram, layout drawing skala 1:100 / 1:50, schedule of quantities (BoQ), Cause & Effect Matrix, power calculation,battery calculation, dan specification technical. Dokumen ini digunakan untuk proses tender, approval Dinas Damkar, dan menjadi baseline commissioning.

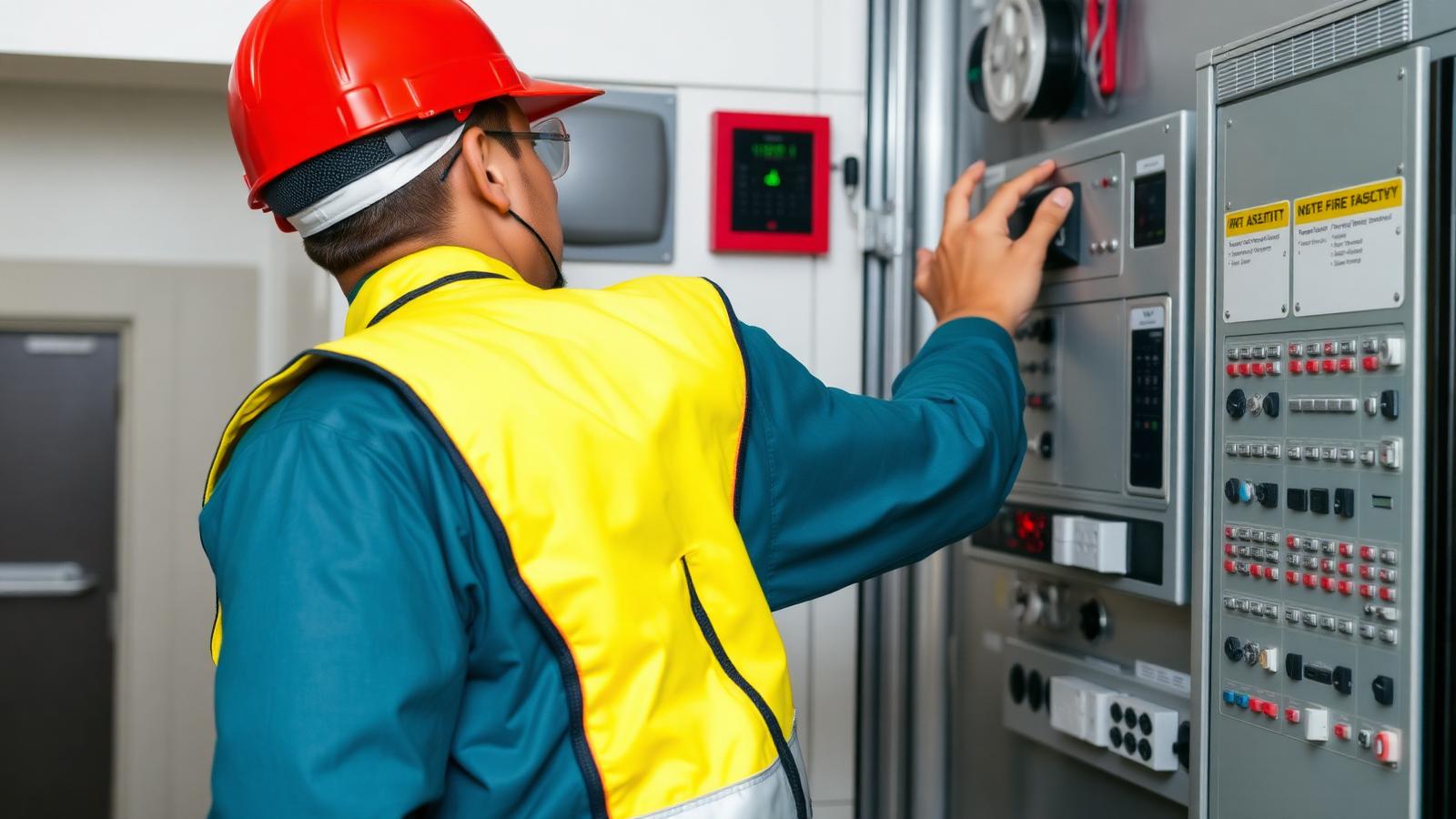

Instalasi fire alarm harus mengikuti gambar shop drawing yang telah diapproval MK/konsultan. Berikut tahapan umum instalasi yang kami terapkan:

1. Mobilisasi & MK Meeting. Koordinasi jadwal dengan pekerjaan MEP lain (kabel tray, ceiling, partisi) agar tidak overlap. Serah terima area kerja dan safety induction seluruh teknisi.
2. Marking titik detektor. Setiap titik diberi tanda pada plafon sesuai layout. Perhatikan jarak minimum 15 cm dari sudut dinding, 30 cm dari diffuser AC, tidak berada tepat di bawah balok.
3. Penarikan kabel & konduit. Kabel diletakkan pada tray/EMT terpisah dari kabel listrik (jarak ≥ 30 cm) untuk menghindari induksi EMI. Sambungan hanya pada junction box; setiap ujung diberi label.
4. Pemasangan base detektor & MCP. Base dipasang terlebih dahulu; detektor baru dipasang saat pekerjaan finishing selesai untuk menghindari debu. MCP dipasang setinggi 1,3 m dari lantai.
5. Instalasi panel MCFA. Panel dipasang di ruang khusus / MDF room, dengan sirkulasi baik dan akses mudah untuk maintenance. Pemasangan pentanahan (grounding) < 5 ohm wajib.
6. Terminasi kabel & addressing. Semua konduktor diterminasi dengan ferrule; addressing perangkat mengikuti addressing plan (nomor loop-nomor device).
7. Programming panel. Konfigurasi zona, Cause & Effect, timer verifikasi, event log, dan integrasi (BMS, sup­pression, dialler).
8. Continuity test & megger. Semua loop diperiksa kontinuitas dan isolasinya minimal 50 MΩ terhadap ground sebelum panel dienergize.
9. Energize & pre-commissioning. Panel dinyalakan, battery backup dicek, LED status setiap perangkat diverifikasi hijau. Kondisi trouble apapun diselesaikan sebelum lanjut.

Setelah instalasi, tahap paling kritis adalah testing dan commissioning. Sistem yang terpasang harus dibuktikan berfungsi sesuai Cause & Effect Matrix, standar SNI, dan spesifikasi teknis kontrak. Prosedur testing yang umum dilakukan:

1. Functional test setiap initiating device. Setiap smoke detector diuji dengan aerosol asap uji (canned smoke), heat detector dengan heat gun (jangan gunakan korek api!), MCP dipicu dengan test key, flame detector dengan test lamp UV. Setiap event dicatat: perangkat, alamat, waktu, respons panel.
2. Verifikasi notifikasi. Bell dan strobe diukur dengan sound level meter — minimal 65 dB atau 15 dB di atas ambient sesuai NFPA. Cakupan strobe diperiksa sudut visualnya.
3. Verifikasi output. Semua relay output ke HVAC, damper, lift, sprinkler pre-action, FM200 dibuktikan aktivasinya. Untuk suppression, biasanya di-simulasi dengan bypass valve — tidak me-release gas.
4. Power failure test. Listrik PLN dimatikan; panel harus tetap standby dan mampu mengalarm sesuai perhitungan 24+0,5 jam.
5. Ground fault test. Sengaja diberi kondisi ground fault untuk memastikan panel menampilkan trouble dengan benar tanpa mematikan loop.
6. Integrated System Test. Simulasi skenario penuh: alarm detektor → sequence lengkap sesuai C&E. Disaksikan pemilik, konsultan, MK, Dinas Damkar (bila dipersyaratkan).

Semua hasil testing dituangkan dalam Commissioning Report: daftar perangkat, alamat, hasil, nama tester, tanggal, dan tanda tangan pihak-pihak. Report menjadi lampiran serah terima BAST-1 dan persyaratan penerbitan SLF.

Fire alarm bukanlah install-and-forget system. Ia adalah investasi umur panjang yang membutuhkan perawatan berkala. NFPA 25 dan SNI merekomendasikan jadwal berikut:

• Bulanan: inspeksi visual panel MCFA (LED normal/trouble/alarm), pengecekan indikator battery, log event, cek kondisi kabel yang terlihat, membersihkan debu ringan.
• Triwulan (3 bulan): functional test 25% MCP, bell, strobe secara sample; tes komunikasi addressable; pengukuran tegangan battery beban.
• Semesteran (6 bulan): pembersihan smoke detector chamber, functional test 50% device, uji trouble supervisory pada 1 loop, verifikasi sensitivitas smoke detector menggunakan alat kalibrasi.
• Tahunan: full functional test 100% perangkat, integrated system test, uji power failure simulasi, verifikasi C&E, kalibrasi flame detector, pengukuran arus loop dan voltage drop, load bank test battery, laporan resmi lengkap ke pemilik.
• Setiap 5 tahun: penggantian battery backup (usia efektif battery SLA 4–5 tahun); evaluasi drift compensation dan pertimbangkan penggantian smoke detector yang sudah > 8 tahun.
• Setiap 10 tahun: penggantian smoke detector menyeluruh, evaluasi obsolescence MCFA, audit software firmware.

PT. Global Mitra Proteksindo menyediakan kontrak maintenance tahunan (AMC) dengan SLA respon maksimum 4 jam untuk area Jabodetabek dan 24 jam untuk luar Jawa. Setiap kunjungan dilengkapi checklist, dokumentasi foto, dan laporan digital yang dapat diakses klien kapan saja.

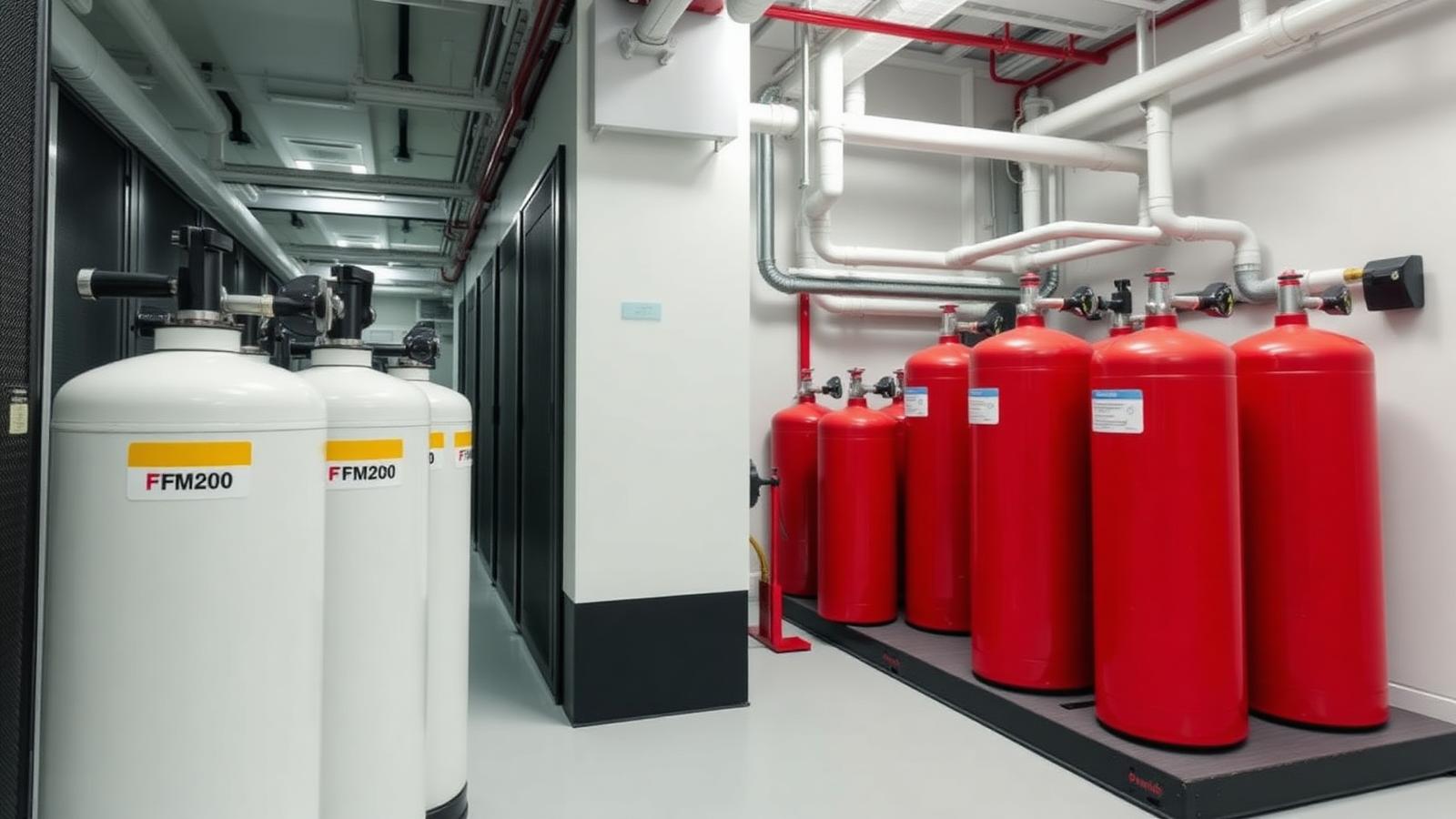

FM200 (HFC-227ea) adalah gas clean agent yang memadamkan api melalui mekanisme penyerapan panas dan pemutusan reaksi rantai kimia pembakaran (chain-breaking). FM200 dapat memadamkan api dalam waktu < 10 detik setelah discharge, tidak meninggalkan residu, tidak menghantarkan listrik, dan aman terhadap manusia pada konsentrasi desain 6,25–9%. Karena itu FM200 dipilih untuk melindungi aset bernilai tinggi seperti ruang server, data center, MDF/IDF room, ruang UPS, kontrol pembangkit listrik, ruang arsip, museum, dan switchgear tegangan menengah.

Fire alarm system menjadi pemicu (initiator) sistem FM200. Skema tipikal:

1. Dua smoke detector di ruang terproteksi terkonfigurasi cross-zoning.
2. Detektor pertama aktif → panel menampilkan "Pre-Alarm", bell warning ringan.
3. Detektor kedua aktif → panel masuk fase "Release" dengan countdown 30 detik.
4. Selama countdown, evacuation strobe & horn menyala; abort switch di pintu masih memberi kesempatan pembatalan bila false alarm.
5. Setelah countdown → solenoid pada cylinder valve aktif, gas FM200 discharge melalui nozzle dalam < 10 detik.
6. Panel mengaktifkan sequence: matikan HVAC, tutup damper, kirim sinyal ke BMS/security, aktifkan "Do Not Enter" light di luar pintu.
7. Pasca-event: ventilasi ruangan dengan blower purge, inspeksi kerusakan, isi ulang cylinder FM200 oleh vendor resmi.

Desain FM200 memerlukan perhitungan volume ruangan, konsentrasi desain, temperatur operasi, panjang pipa, dan jumlah nozzle menggunakan software hidraulik seperti Fike Cheetah Xi, Kidde ADS Calc, atau Ansul I-Flow. Room integrity test (Door Fan Test) wajib dilakukan setelah instalasi untuk memastikan ruangan mampu menahan konsentrasi gas ≥ 10 menit.

Ingin mempelajari lebih dalam sistem FM200? Baca panduan produk resmi kami di fm200.co.id/produk/fm200.

Setiap tipe gedung memiliki karakteristik risiko dan aturan proteksi yang berbeda. Berikut ringkasan bagaimana fire alarm dikonfigurasikan di berbagai use case.

11.1 Perkantoran & High-Rise

Gedung perkantoran modern memakai sistem addressable dengan zoning per lantai. Wajib dilengkapi voice evacuation system, lift homing, pressurization tangga darurat, dan koneksi ke pusat monitoring pemadam kebakaran. Setiap lantai memiliki 1 zona; MCP di setiap lift lobby dan tangga darurat. Karena tinggi, sistem menggunakan network multi-panel dengan fiber optic backbone.

11.2 Mall & Pusat Perbelanjaan

Mall punya kepadatan pengunjung tinggi dan potensi kebakaran dari tenant F&B, gudang, dan area fashion. Sistem addressable dengan graphic annunciator di control room, integrasi sprinkler wet & dry, aspiration smoke detector di atrium, dan voice evacuation multi-zone dengan pesan bahasa Indonesia + Inggris.

11.3 Hotel

Hotel bintang memerlukan smoke detector di setiap kamar tamu, koridor, dan area publik; strobe di kamar disabled-accessible; interfacing ke sistem PA hotel; koneksi ke resepsionis 24 jam. Fitur speech intelligibility (STI ≥ 0,50) menjadi krusial agar pengumuman jelas ke setiap kamar.

11.4 Rumah Sakit

RS mengikuti pendekatan defend-in-place: pasien tidak dievakuasi cepat, tetapi terlindungi oleh smoke compartment. Fire alarm harus mendukung alert selektif per zona, tidak memicu evakuasi total. Sensitivitas detektor disesuaikan untuk kamar dengan oksigen therapy dan alat medis.

11.5 Pabrik & Warehouse

Pabrik dengan atap tinggi memerlukan beam detector (proyektor asap linear) atau aspiration smoke detection. Gudang cat, kimia, atau bahan mudah terbakar butuh flame detector UV/IR dan sistem foam suppression. Area produksi berdebu memakai heat detector agar bebas false alarm.

11.6 Data Center & Ruang Server

Kombinasi VESDA Class A + smoke detector under-floor + FM200 clean agent adalah standar emas. Semua peralatan harus non-conductive dan zero residue. Sistem umumnya redundan (dua MCFA parallel) untuk uptime maksimum.

11.7 Bandara, Stasiun, dan Terminal

Fasilitas transportasi publik memakai sistem network multi-loop dengan integrasi CCTV dan public address. Fokusnya pada evakuasi massal yang teratur dan koordinasi dengan Airport Emergency Response Team.

11.8 SPBU & Depot BBM

Area hazard berat: memakai flame detector explosion-proof, gas detector, foam suppression, dan MCFA intrinsically safe. Dokumen ATEX / IECEx wajib untuk semua perangkat di area zona 0/1/2.

Berdasarkan pengalaman lapangan kami menangani berbagai proyek, berikut kesalahan yang paling sering ditemukan — dan sebaiknya dihindari sejak fase desain.

1. Detektor dipasang terlalu dekat diffuser AC sehingga tidak sensitif terhadap asap yang mengalir.
2. Kabel signal digabung tray dengan kabel listrik menyebabkan false alarm karena EMI.
3. Battery backup undersized — saat listrik padam sistem hanya bertahan beberapa jam.
4. Tidak dilakukan integrated system test; C&E hanya sekadar dokumen tanpa verifikasi output.
5. Programming zone tidak konsisten dengan label panel dan floor plan yang dipasang di security.
6. Menggunakan kabel non-FRC untuk sirkuit notifikasi kritis (bell/strobe).
7. Tidak menggunakan junction box; sambungan disolder langsung di plafon.
8. Detektor tidak dilepas / dilindungi selama masa konstruksi menyebabkan chamber tersumbat debu.
9. Ground fault dibiarkan karena panel “masih bisa alarm”, padahal isolasi loop sudah rusak.
10. Tidak ada AMC — sistem tidak pernah dites lagi setelah tahun pertama, sensitivitas turun drastis.

Kesalahan-kesalahan ini seringkali baru ketahuan saat insiden nyata — dan saat itu sudah terlambat. Karena itu selalu gunakan kontraktor bersertifikat dan libatkan konsultan MEP independen untuk quality assurance.

13.1 Data Center Perbankan — Jakarta Selatan

Kami dipercaya melakukan revamping fire alarm addressable Notifier + FM200 3 zona untuk data center Tier-III bank nasional. Ruang 320 m² dilindungi dengan 2 cylinder FM200 200 lb, VESDA Class A dengan sampling pipe di plafon, raised floor, dan return air. Total durasi proyek 8 minggu termasuk door fan test. Sistem berhasil lulus audit uptime 99,99%.

13.2 Mall di Kota Semarang

Instalasi 1.200 titik detektor addressable, network 3 panel via fiber, voice evacuation 32 zona di mall dengan luas 42.000 m². Cause & Effect Matrix mencakup 87 skenario termasuk shutdown escalator, buka pintu darurat, dan panggilan otomatis ke Dinas Damkar.

13.3 Hotel Bintang 5 — Bali

412 kamar tamu, 3 ballroom, 8 restoran. Sistem addressable Hochiki dengan strobe accessibility di kamar suite, integrasi dengan PMS untuk mengetahui status okupansi kamar saat kejadian, kontrol lift dan HVAC per tower.

13.4 Pabrik Farmasi CPOB — Cikarang

Area produksi cleanroom kelas D & C dengan kebutuhan sensitivitas tinggi tanpa false alarm. Kami memakai aspiration smoke detection (VESDA) yang di-tap ke ducting return air. Ruang solvent handling dilindungi gas suppression Novec 1230 sebagai alternatif FM200.

Ratusan proyek lain telah kami tangani di sektor perkantoran, pemerintahan, telekomunikasi, migas, dan pendidikan. Silakan hubungi kami untuk company profile lengkap.

Kami menyediakan solusi end-to-end proteksi kebakaran, dari konsultasi hingga after-sales. Berikut ruang lingkup layanan kami:

• Konsultasi & Desain — Fire Risk Assessment, konsep desain, gambar teknis, BoQ, spesifikasi teknis.
• Supply Material — Distributor resmi merek ternama: Notifier, Hochiki, Nittan, Nohmi, Horing Lih, Fike, Kidde, Ansul, dan lainnya.
• Instalasi & Commissioning — Tim teknisi bersertifikat, dokumentasi lengkap, garansi produk 1–3 tahun.
• Testing & Balancing — Sertifikasi hasil test, integrated system test disaksikan pihak terkait.
• Maintenance Contract (AMC) — Program preventive maintenance bulanan/tahunan dengan SLA respon 4–24 jam.
• Retrofit & Upgrade — Migrasi sistem lama ke addressable, upgrade software, integrasi BMS.
• Training — Pelatihan operator, penghuni, dan fire warden untuk penggunaan sistem dan evakuasi.
• Emergency Service 24/7 — Panggilan darurat trouble system, kebakaran real, penggantian komponen kritis.
• Perijinan & Sertifikasi — Bantuan pengurusan rekomendasi Dinas Damkar dan SLF.

Semua layanan didukung oleh engineer bersertifikat NFPA, K3 Migas, dan Ahli Muda K3 Kebakarandari Kementerian Ketenagakerjaan. Kami berkomitmen memberikan proteksi terbaik dengan pendekatan konsultatif — bukan sekadar menjual produk.
